绝缘电缆型号规格参数表
◆绝缘电线电缆执行标准
GB/T5023-2008与JB/T8734-2016额定电压450/750V及以下聚氯乙烯绝缘电缆
◆绝缘电线电缆用途
本产品用于交流50HZ、额定电压450/750V及以下的配电线路上作布线用
◆绝缘电线电缆产品命名
1）电缆型号用字母及数字含义
60227IEC ………………………………………………………………………………………………… 系列代号
0 …………………………………………………………………………………………… 固定布线用无护套电缆
01 ……………………………………………………………………………… 一般用途单芯硬导体无护套电缆
02 ……………………………………………………………………………… 一般用途单芯软导体无护套电缆
05 …………………………………………………… 内部布线用导体温度为70℃的单芯实心导体无护套电缆
06 ……………………………………………………… 内部布线用导体温度为70℃的单芯软导体无护套电缆
07 …………………………………………………… 内部布线用导体温度为90℃的单芯实心导体无护套电缆
08 ……………………………………………………… 内部布线用导体温度为90℃的单芯软导体无护套电缆
1 ……………………………………………………………………………………………… 固定布线用护套电缆
10 ………………………………………………………………………………………… 轻型聚氯乙烯护套电缆
5 ……………………………………………………………………………………………… 一般用途护套软电缆
52 ………………………………………………………………………………………… 轻型聚氯乙烯护套软线
53 ………………………………………………………………………………………… 普通聚氯乙烯护套软线
2）产品表示方法
产品用型号、规格和标准标号表示。
示例：一般用途单芯硬导体无护套电缆，额定电压450/750V，单芯，标称截面4mm2，表示为：
60227IEC 01 （BV） 450/750 1×4 GB/T5023-2008

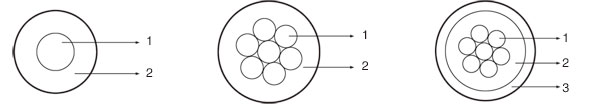

◆绝缘电线电缆结构示意图

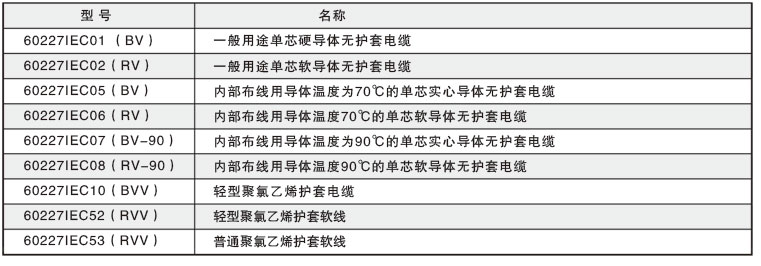

◆绝缘电线电缆产品型号
◆绝缘电线电缆规格尺寸及主要性能 （见表1~4 ）

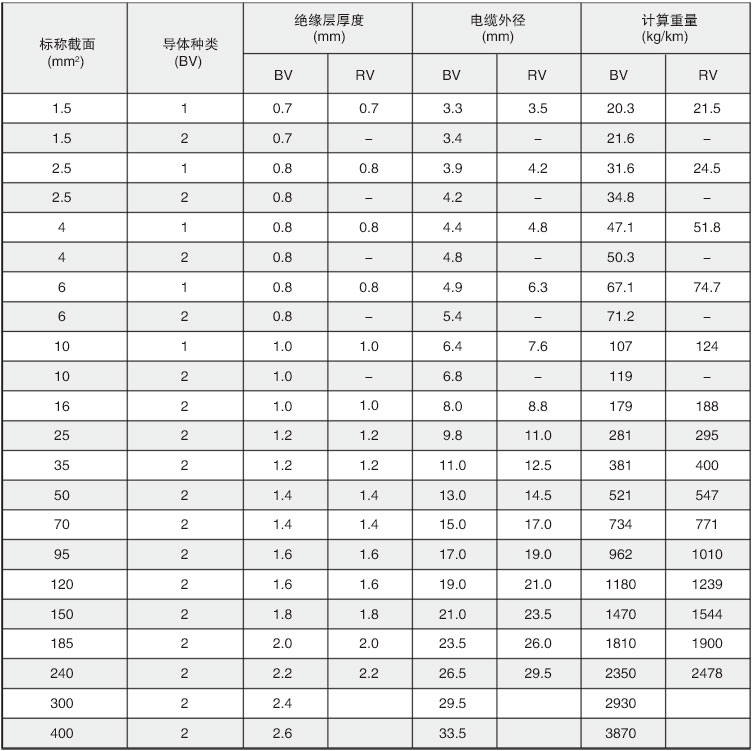

表 1 60227IEC01(BV) 60227IEC02(RV)

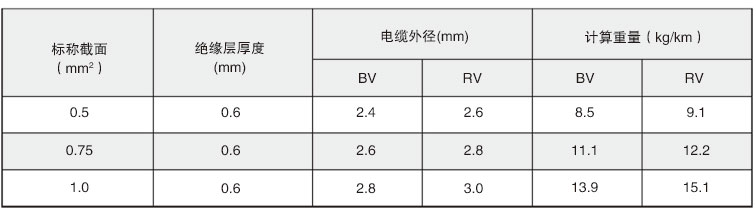

表 2 60227IEC05(BV) 60227IEC06(RV)
表 3 60227IEC07(BV-90) 60227IEC08(RV-90)

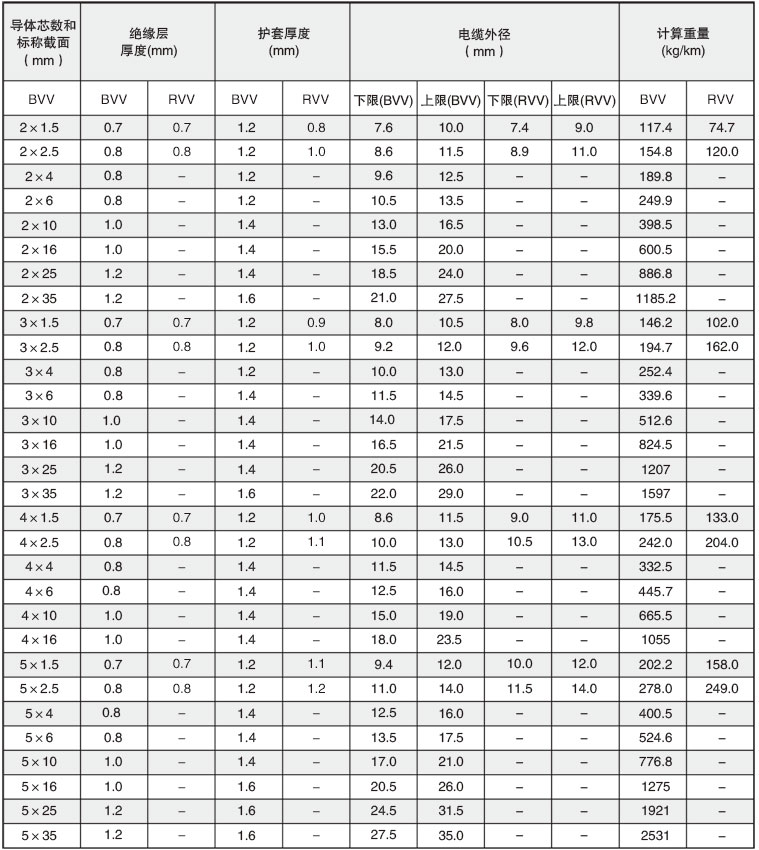

表 4 60227IEC10（BVV） 60227IEC53（RVV）
