yjv电缆是电力电缆中最常用的一种，甚至如今很多人说到电缆都泛指的是yjv电缆。yjv电缆作为电力传输中的主干电缆，有如人体血管中的动脉血管，或者是一颗树的树干，说明了其在电力传输中的重要地位。yjv电缆一般常见于城市的地下通道（井盖地下）或者埋在地下，经常有施工队施工时将电力电缆挖断导致大面积的停电事故，说的就是电力电缆。
交联聚乙烯绝缘电力电缆，具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐 蚀等特点，产品重量轻，结构简单，使用方便。本产品适用于额定电压0.6/1KV 输配电系统，供输配 电用。阻燃型电缆的主要特点是电缆不易着火，或着火时延燃仅局限在一定范围内，适用于电缆敷设 密集程度比较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。耐火型电缆 的主要特点是除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运 行。适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的场所。
1、电缆导体最高允许工作温度:正常运行时90C ,短路时(最大短路持续时间5s )为250C。
2、电缆的敷设最低温度为0°C ,敷设时最小弯曲半径为:
单芯电缆20(D+d)+5%，mm
多芯电缆15(D+d)土5% , mm
式中: D-电缆的实际外径, mm
d-电缆导体的实际外径, mm
执行标准：GB/T12706或IEC60502及相关的国内外标准。如: BS, VDE, JIS, AEIC等

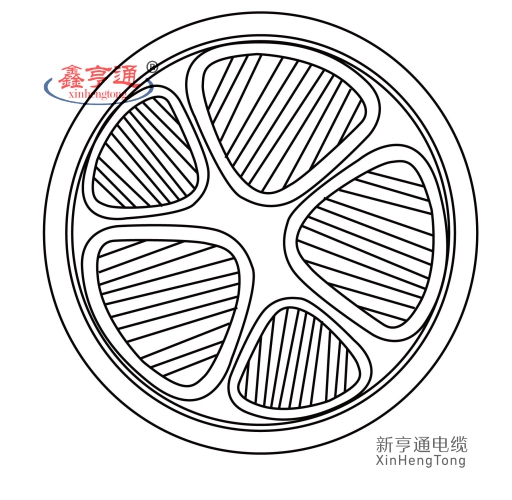

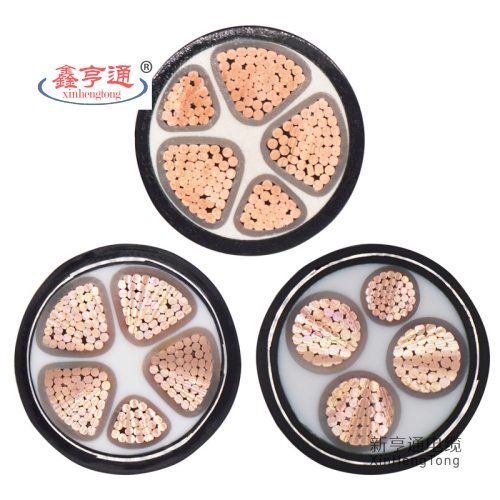

0.6/1KV 交联电缆主要结构参数包括单芯电缆、二芯电缆、三芯电缆、四芯电缆（含 3+1 芯电缆）、五芯电缆（含4+1芯电缆、3+2芯电缆）等。
| 型号x截面 mm² | 绝缘标称厚度 mm | 外护套标称厚度 mm | 电缆近似外径 mm | 电缆近似重量 铜芯Cu，YJV | 电缆近似重量 铜芯AL，YJLV |
| 1x2.5 | 0.7 | 1.4 | 6.1 | 60 | - |
| 1x4 | 0.7 | 1.4 | 6.6 | 77 | - |
| 1x6 | 0.7 | 1.4 | 7.1 | 99 | - |
| 1x10 | 0.7 | 1.4 | 8.4 | 148 | 88 |
| 1x16 | 0.7 | 1.4 | 9.4 | 208 | 144 |
| 1x25 | 0.9 | 1.4 | 11.1 | 308 | 159 |
| 1x35 | 0.9 | 1.4 | 12.3 | 406 | 198 |
| 1x50 | 1.0 | 1.4 | 13.7 | 535 | 257 |
| 1x70 | 1.1 | 1.4 | 15.9 | 746 | 339 |
| 芯数X截面 (mm2 ) | 绝缘标称厚度 (mm) | 外护套标称厚度 (mm) | 电缆近似外径 (mm) | 电缆近似重量 (kg/km) | |||||
| 铜芯 Cu | 铝芯 AL | ||||||||
| 非铠装 | 铠装 | 非铠装 | 铠装 | YJV | YJV22 | YJLV | YJLV22 | ||
| 2x2.5 2x4 | 0.7 0.7 | 1.8 1.8 | 1.8 1.8 | 10.5 11.4 | 12.3 14.0 | 123 169 | 238 303 | ||
| 2x6 2x10 | 0.7 0.7 | 1.8 1.8 | 1.8 1.8 | 12.4 15.0 | 15.0 17.6 | 218 328 | 364 497 | 149 209 | 296 378 |
| 2x16 2x25 | 0.7 0.9 | 1.8 1.8 | 1.8 1.8 | 17.1 20.5 | 19.6 23.1 | 461 693 | 655 928 | 274 388 | 468 623 |
| 2x35 2x50 | 0.9 1.0 | 1.8 1.8 | 1.8 1.8 | 22.8 25.7 | 25.4 28.9 | 911 200 | 1175 1538 | 485 632 | 747 970 |
| 2x70 2x95 | 1.1 1.1 | 1.8 1.9 | 1.9 2.0 | 29.9 33.9 | 33.1 37.0 | 1666 2227 | 2065 2616 | 844 1087 | 1240 1535 |
| 2x120 2x150 | 1.2 1.4 | 2.0 2.2 | 2.2 2.3 | 37.6 41.5 | 42.0 46.1 | 2796 3409 | 3649 4362 | 1351 1664 | 2291 2723 |
| 2x185 2x240 | 1.6 1.7 | 2.3 2.5 | 2.5 2.6 | 46.6 52.1 | 51.8 57.4 | 4279 5512 | 5427 6779 | 2059 2590 | 3333 3919 |
| 2x300 2x400 | 1.8 2.0 | 2.6 2.9 | 2.8 3.0 | 57.8 64.8 | 63.1 71.5 | 6758 8624 | 8252 11101 | 3175 4070 | 4639 6511 |
| 2x500 2x630 | 2.2 2.4 | 3.1 3.3 | 3.3 3.5 | 72.6 80.8 | 79.4 87.6 | 10981 13881 | 13786 16998 | 4934 6099 | 7745 9223 |
|
注1：以上型号中，我公司还可以生产成阻燃型电力电缆。阻燃型电力电缆在以上型号前加”ZC。
注2：根据用户需求，我公司还可以生产以上各种规格的1KV交联聚乙烯绝缘低烟低卤阻燃，耐火电力电缆，及1KV交联聚乙场绝缘低烟无卤聚
烯经护套阻燃、耐火电力电缆。在以上型号前分别加"DDZC(低烟低卤阻烟)、WDZ(低烟无卤阻燃)、N(耐火)'等
注：铁磁性铠装单芯及二芯电缆若用于交流系统，需有有效降低磁效应的措施，否则只能用于直流系统
| |||||||||
| 芯数X截面 (mm2 ) | 绝缘标称厚度 (mm) | 外护套标称厚度 (mm) | 电缆近似外径 (mm) | 电缆近似重量 (kg/km) | |||||
| 铜芯 Cu | 铝芯 AL | ||||||||
| 非铠装 | 铠装 | 非铠装 | 铠装 | YJV | YJV22 | YJLV | YJLV22 | ||
| 3x4 3x6 | 0.7 0.7 | 1.8 1.8 | 1.8 1.8 | 12.0 13.1 | 14.5 15.6 | 223 297 | 365 452 | ||
| 3x10 2x16 | 0.7 0.7 | 1.8 1.8 | 1.8 1.8 | 15.9 18.1 | 18.4 20.6 | 446 638 | 637 858 | 266 355 | 457 575 |
| 3x25 3x35 | 0.9 0.9 | 1.8 1.8 | 1.8 1.8 | 21.8 24.3 | 24.3 26.8 | 959 1275 | 1211 1559 | 500 633 | 750 913 |
| 3X50 3X70 | 1.0 1.1 | 1.8 1.9 | 1.9 2.0 | 23.5 26.8 | 26.6 30.0 | 1570 2184 | 1884 2547 | 744 1003 | 1097 1419 |
| 3X95 3X120 | 1.1 1.2 | 2.0 2.1 | 2.2 2.3 | 32.1 34.1 | 36.4 38.4 | 2966 3654 | 3691 4405 | 1286 1592 | 2186 2578 |
| 3X150 3X185 | 1.4 1.6 | 2.3 2.4 | 2.4 2.6 | 38.9 42.3 | 44.4 47.5 | 4584 5673 | 5554 6684 | 1954 2426 | 3105 3671 |
